板锤

我们可以为您提供全球各种品牌的板锤，也可以根据您的工况需求设计定制生产

板锤是反击式破碎机的主要工作备件。板锤的大小型号众多，一般采用高铬合金材质；而大型和超大型板锤可采用锰系材料制作，本公司尤其对于大型板锤具有独特的工艺设计和先进的生产技术，上世纪末即为品牌厂家配套生产了大型和超大型板锤，并得到了用户的好评。

我们支持来图定制，如果您没有图纸，我们也提供上门测绘服务。网站只展示了部分产品，如果没有找到您需要的产品，您有任何问题都可以直接联系我公司进行咨询。微信沟通请扫描二维码：

我们已生产过的板锤

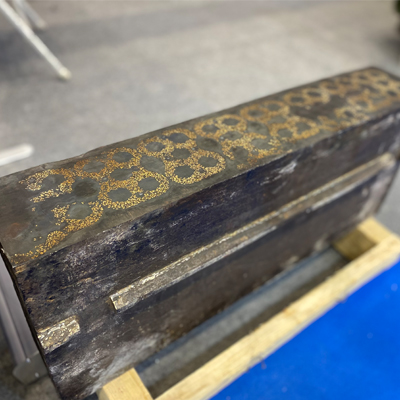

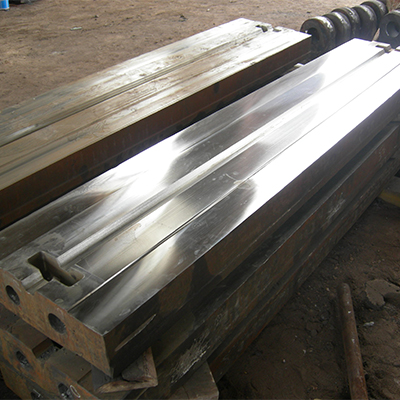

高锰钢镶嵌合金棒板锤

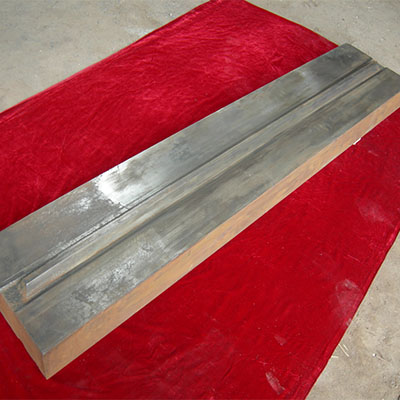

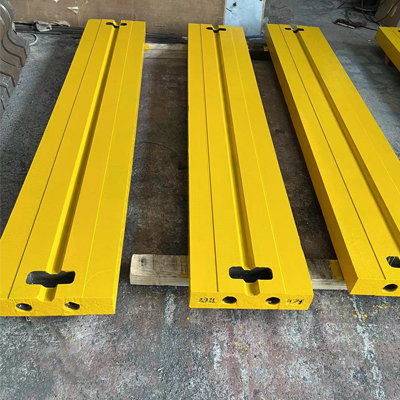

反击破板锤

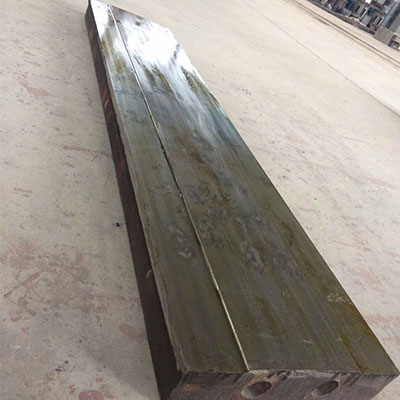

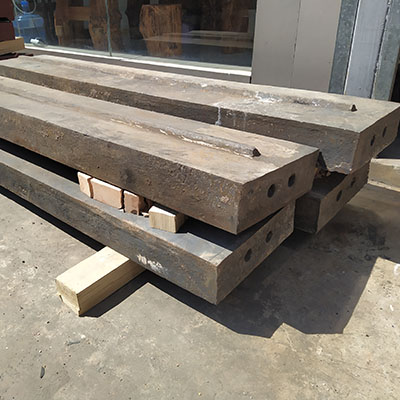

单重841公斤大板锤

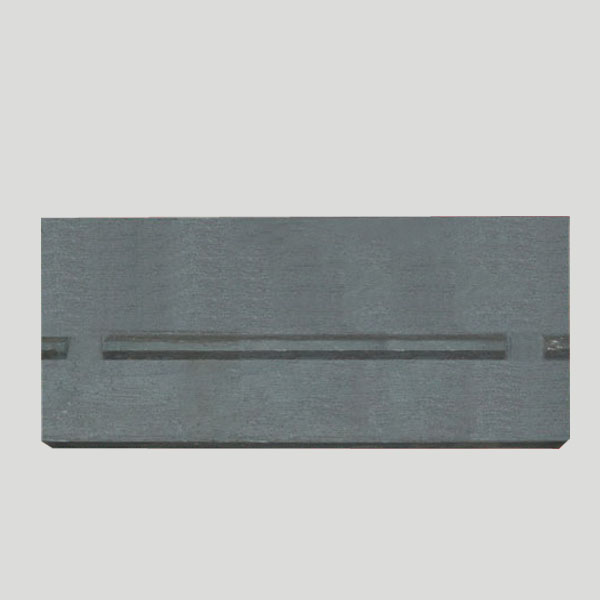

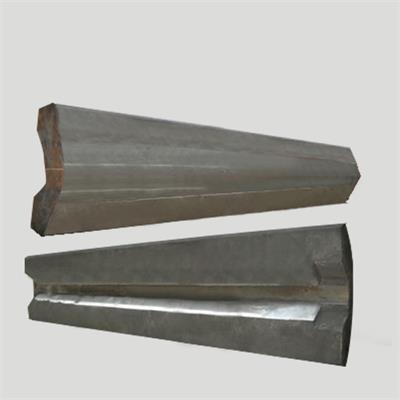

反击破板锤

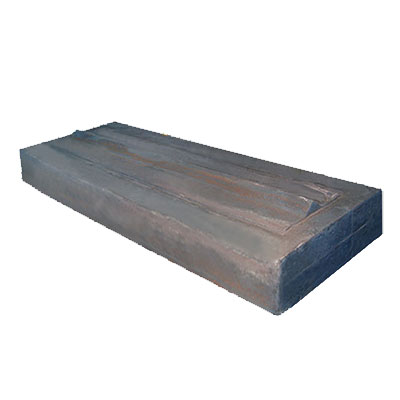

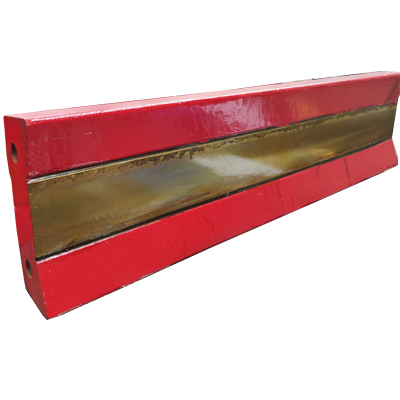

陶瓷复合板锤

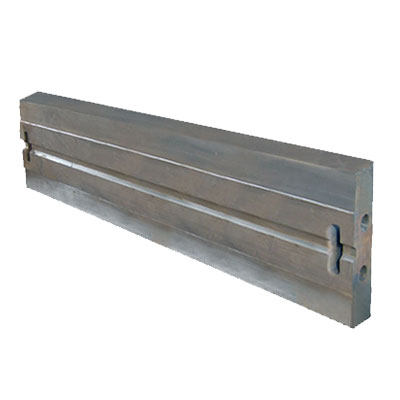

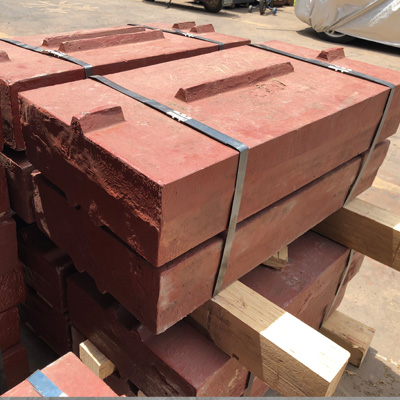

1315反击式破碎机板锤-高铬

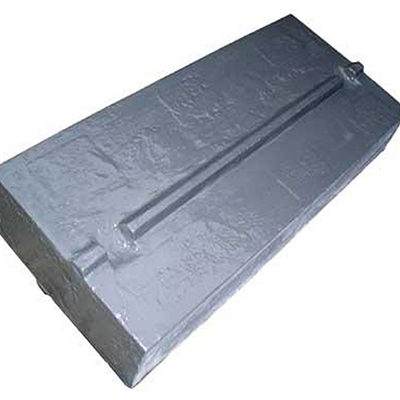

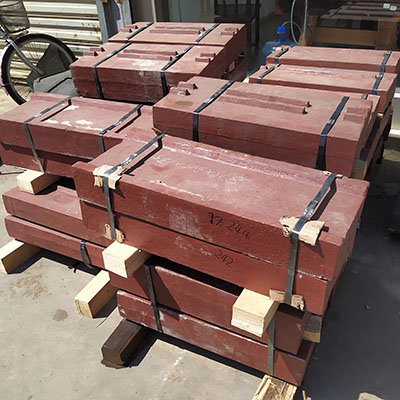

1214反击式破碎机板锤-高铬

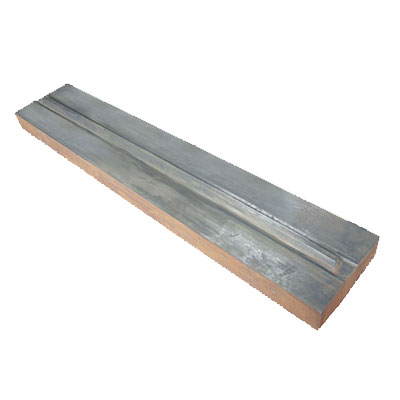

反击破大板锤

致力为您提供全面的材质选择

高铬铸铁

材质特点

高铬铸铁板锤、锤头等铸造备件经适当的合金化和相关工艺措施，可使整个断面的硬度达到58HRC以上，磨损过程中都会保持高硬度和高的耐磨性能。

工艺技术

工作面采用定向凝固的工艺手段，使M₇C₃型碳化物垂直分布于工作面，在韧性不降低的情况下，宏观硬度和碳化物的显微硬度都得到一定的提高。

适用范围

适用于制作冲击载荷较低的、形状较为简单的耐磨备件。

化学成分 Chemical component

牌号 Grade	化学成分（质量分数）% Chemical component
牌号 Grade	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
BTMCr15	2.0~3.3	≤1.2	≤2.0	14~18	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr20	2.0~3.3	≤1.2	≤2.0	18~23	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr26	2.0~3.3	≤1.2	≤2.0	23~30	≤3.0	≤2.5	≤2.0	≤0.06	≤0.10
1：允许加入微量V、TI、Nb、B和RE等元素。 2：可根据板锤的重量、厚度、规格，选择牌号和具体的成分范围

力学性能 Mechanical Property

牌号 Grade	表面硬度 Surface Hardness
	铸态或铸态去应力 Casting condition		硬化态或硬化态去应力处理 Harded condition		软化退火态 Softening annealing condition
	HRC	HB	HRC	HB	HRC	HB
BTMCr15	≥46	≥450	≥58	≥650	≥41	400
BTMCr20	≥46	≥450	≥58	≥650	≥41	400
BTMCr26	≥46	≥450	≥58	≥650	≥41	400
1：洛氏硬度值（HRC）和布氏硬度值（HB）之间没有精确到对应值，因此，这两种硬度值应独立使用。 2：铸件断面深度40%处的硬度应不低于表面硬度的92%

双金属复合材料

材质特点

本产品采用特殊的工艺手段，将两种不同性能的材料同时在液体状态下使其熔融为一体，结合面积可达100%，结合处冲击韧性可达14J/cm2以上。工作部位使用高铬铸铁材料，采用定向凝固，使高铬铸铁中的Cr7C3型碳化物垂直分布于工作面，硬度可达HRC62-65，冲击韧性在（AK）30J/cm2以上，完全可以抵制Al2O3、SiO2等硬质项对其的切削，表现出高的抗磨性能；柄部具有高的强韧性和优良的综合机械性能。既有很高的抗磨功效，又有可靠的安全性能。有效地解决了硬度和韧性之间的矛盾，使之能够适应各种复杂而又恶劣的工况条件。

应双金属热复合材料生产的锤头是高锰系列材料使用功效的2-3倍。尤其适用于大型破碎机锤头、板锤以及大型球磨机衬板，特别在工矿条件较为恶劣的环境中工作效果十分显著。用于石灰石、水泥熟料、铁矿石、砂岩、煤矸石、玄武岩……等诸多硬质食疗破碎领域。

化学成分 Chemical component

牌号 Grade	化学成分（质量分数）% Chemical component
牌号 Grade	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
ZG270-500	≤0.4	≤0.6	≤0.9	≤0.40	≤0.20	≤0.40	≤0.40	≤0.035	≤0.035
ZG38CrMnSiMoNiRe	0.34~0.40	0.8~1.2	0.9~1.2	0.9~1.1	0.20~0.30	0.9~1.1	-	≤0.035	≤0.035
BTMCr20	2.4~3.3	≤0.8	≤1.0	18~23	≤3.0	≤2.2	≤1.2	≤0.06	≤0.06

力学性能 Mechanical Property

牌号 Grade	屈服强度 ReH/MPa	抗拉强度 Rm/MPa	伸长率 A5%	根据合同选择 According to the contract			表面硬度HRC Surface Hardness HRC
牌号 Grade	屈服强度 ReH/MPa	抗拉强度 Rm/MPa	伸长率 A5%	断面收缩率Z%	冲击吸收功AKV/J	冲击吸收功AKU/J	铸态Casting condition	淬火+回火Quenching+Tempering	退火Annealing
ZG270-500	≥270	≥500	≥18	25	22	27	-	-	-
ZG38CrMnSiMoNiRe	-	-	-	-	-	-	-	-	-
BTMCr20	-	-	-	-	-	-	≥46	≥58	≥41

高锰钢

材质特点

高锰钢是指含锰量在10%以上的高合金钢。高锰钢的特点是：

外来压应力或冲击载荷越大时，有利于表层形成硬化层，因此铸件耐磨性越高；

随着表面硬化层的逐渐磨损，在外来压应力或冲击载荷的作用下，新的加工硬化层将会继续不断形成。因此它适宜制做长时间经受高冲击载荷物料磨损的耐磨备件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等破磨设备。

化学成分 Chemical component

牌号 Grade	化学成分（质量分数）% Chemical component
牌号 Grade	C	Si	Mn	Cr	S	P
ZG120Mn13	1.05~1.35	0.3~0.9	11~14	-	≤0.06	≤0.04
ZG120Mn13Cr2	1.05~1.35	0.3~0.9	11~14	1.5~2.5	≤0.06	≤0.04
ZG120Mn17Cr2	1.05~1.35	0.3~0.9	16~19	1.5~2.5	≤0.06	≤0.04
1：允许加入微量V、TI、B和RE等元素。 2：可根据用户要求生产其它牌号的高锰钢锤头。

力学性能 Mechanical Property

牌号 Grade	拉伸性能Stretch property				硬度 HB
牌号 Grade	屈服强度ReH/Mpa	抗拉强度Rm/Mpa	断面伸长率%	冲击吸收能Ku2J	硬度 HB
ZG120Mn13	-	≥685	≥25	≥118	≤300
ZG120Mn13Cr2	≥390	≥735	≥20	-	≤300
