球磨/半自磨机备件

隔仓板


我们可以为您提供全球各种品牌的隔仓板,也可以根据您的工况需求设计定制生产

将筒体分成两个或三个磨料仓的中间隔板。隔仓板上有小于两边磨料腔中钢球直径的空洞使物料通过并被进一步磨粉。由于长时间受到两边磨料仓中钢球以及物料的摩擦,隔仓板需要非常耐磨以缩短更换周期。有的球磨机会使用双层隔仓板以更好的区分两个磨料腔,避免串仓,破坏机体。

双层隔仓板也是隔仓板的一种,所用材料基本一致。


我们已生产过的隔仓板

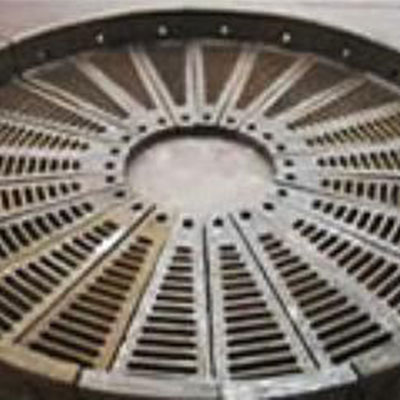

合金化高锰钢隔仓板

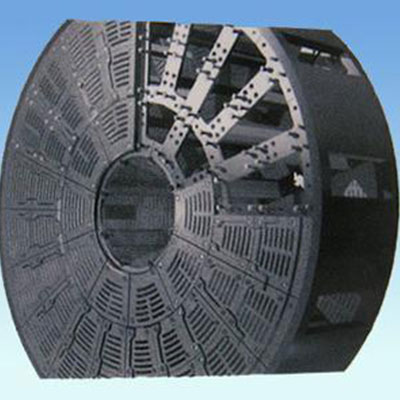

合金化高锰钢隔仓板

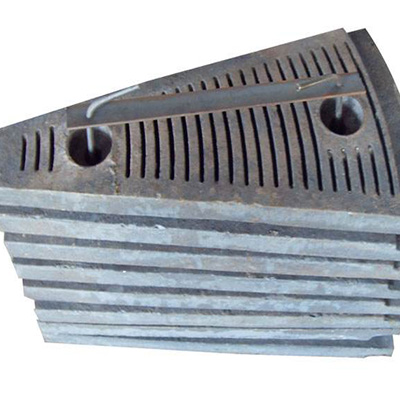

合金化高锰钢隔仓板

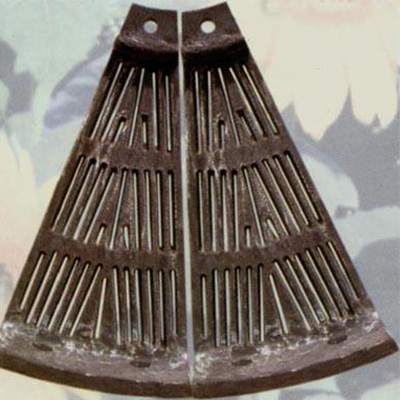

合金化高锰钢隔仓板

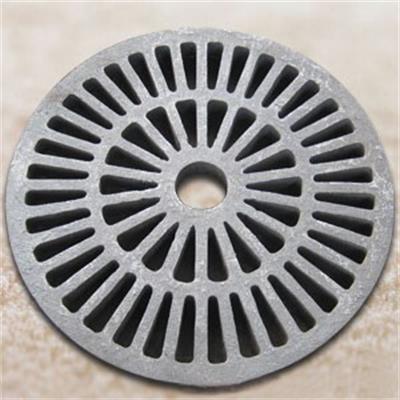

合金化高锰钢隔仓板

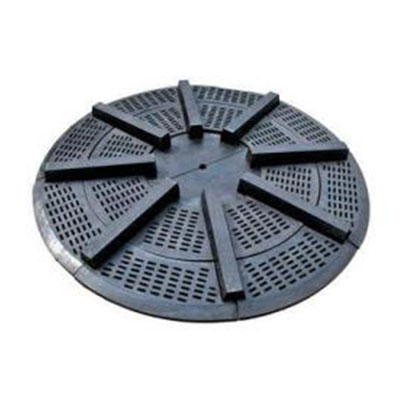

合金化高锰钢隔仓板

合金化高锰钢隔仓板

合金化高锰钢隔仓板

致力为您提供全面的材质选择


高铬铸铁

材质特点

高铬铸铁板锤、锤头等铸造备件经适当的合金化和相关工艺措施,可使整个断面的硬度达到58HRC以上,磨损过程中都会保持高硬度和高的耐磨性能。

工艺技术

工作面采用定向凝固的工艺手段,使M7C3型碳化物垂直分布于工作面,在韧性不降低的情况下,宏观硬度和碳化物的显微硬度都得到一定的提高。

适用范围

适用于制作冲击载荷较低的、形状较为简单的耐磨备件。

化学成分 Chemical component

牌号
Grade
化学成分(质量分数)% Chemical component
CSiMnCrMoNiCuSP
BTMCr152.0~3.3≤1.2≤2.014~18≤3.0≤2.5≤1.2≤0.06≤0.10
BTMCr202.0~3.3≤1.2≤2.018~23≤3.0≤2.5≤1.2≤0.06≤0.10
BTMCr262.0~3.3≤1.2≤2.023~30≤3.0≤2.5≤2.0≤0.06≤0.10
1:允许加入微量V、TI、Nb、B和RE等元素。
2:可根据板锤的重量、厚度、规格,选择牌号和具体的成分范围

力学性能 Mechanical Property

牌号
Grade
表面硬度 Surface Hardness
铸态或铸态去应力
Casting condition
硬化态或硬化态去应力处理
Harded condition
软化退火态
Softening annealing condition
HRCHBHRCHBHRCHB
BTMCr15≥46≥450≥58≥650≥41400
BTMCr20≥46≥450≥58≥650≥41400
BTMCr26≥46≥450≥58≥650≥41400
1:洛氏硬度值(HRC)和布氏硬度值(HB)之间没有精确到对应值,因此,这两种硬度值应独立使用。
2:铸件断面深度40%处的硬度应不低于表面硬度的92%
高锰钢

材质特点

高锰钢是指含锰量在10%以上的高合金钢。高锰钢特点是:

外来压应力或冲击载荷越大时,有利于表层形成硬化层,因此铸件耐磨性越高;

随着表面硬化层的逐渐磨损,在外来压应力或冲击载荷的作用下,新的加工硬化层将会继续不断形成。因此它适宜制做长时间经受高冲击载荷物料磨损的耐磨备件,广泛应用于冶金、矿山、建材、铁路、电力、煤炭等破磨设备。

化学成分 Chemical component

牌号
Grade
化学成分(质量分数)% Chemical component
CSiMnCrSP
ZG120Mn131.05~1.350.3~0.911~14-≤0.06≤0.04
ZG120Mn13Cr21.05~1.350.3~0.911~141.5~2.5≤0.06≤0.04
ZG120Mn17Cr21.05~1.350.3~0.916~191.5~2.5≤0.06≤0.04
1:允许加入微量V、TI、B和RE等元素。
2:可根据用户要求生产其它牌号的高锰钢锤头。

力学性能 Mechanical Property

牌号
Grade
拉伸性能Stretch property硬度
HB
屈服强度ReH/Mpa抗拉强度Rm/Mpa断面伸长率%冲击吸收能Ku2J
ZG120Mn13-≥685≥25≥118≤300
ZG120Mn13Cr2≥390≥735≥20-≤300
中合金钢

材质特点

合金结构铸钢,是在普通碳素钢基础上添加适量的一种或多种合金元素而构成的铁碳合金。

工艺技术

根据添加元素的不同,配以适当的冶炼和热处理工艺,使其获得高强度、高韧性、高耐磨性、耐腐蚀性、耐低温、耐高温、无磁性等相关特殊性能。

适用范围

适用于制作各种工况需要的具有一定的强度和较好的韧性的综合机械性能良好的耐磨备件以及相应需要的承载动载荷的主钢结构铸件。

化学成分 Chemical component

牌号
Grade
化学成分(质量分数)% Chemical component
CSiMnCrMoSPAi

ZG42CrMo0.38-0.430.15-0.350.75-1.000.80-1.100.15-0.25<0.04<0.035-

ZG35CrMo0.32~0.400.17~0.370.40~0.700.80~1.100.15~0.25≤0.035≤0.035-

ZG38CrMoAl0.35~0.420.20~0.450.30~0.601.35~1.650.15~0.25≤0.04≤0.040.7~1.1

ZG40Cr0.37~0.450.17~0.370.5~0.80.8~1.1----

ZG30Mn2SiCrMo0.25~0.350.40~0.801.20~1.601.35~1.650.2~0.5≤0.04≤0.04-

力学性能 Mechanical Property

牌号 Grade抗拉强度(Mpa)屈服强度 (Mpa)断面伸长率(%)断面收缩率(%)冲击吸收能量(KV2/J)
ZG42CrMo≥1080≥930≥12≥20≥24
ZG35CrMo≥985≥835≥12≥20≥24
ZG38CrMoAl≥980≥835≥14≥20≥24
ZG40Cr≥980≥785≥9≥20≥24
ZG30Mn2SiCrMo≥1500≥1300≥3-≥24
