圆锥破碎机备件

轧臼壁


我们可以为您提供全球各种品牌的轧臼壁,也可以根据您的工况需求设计定制生产

轧臼壁是和破碎壁是在圆锥破中一起运转工作对物料进行破碎的主要部件,因为是固定不动的所以又叫做定锥。


我们已生产过的轧臼壁

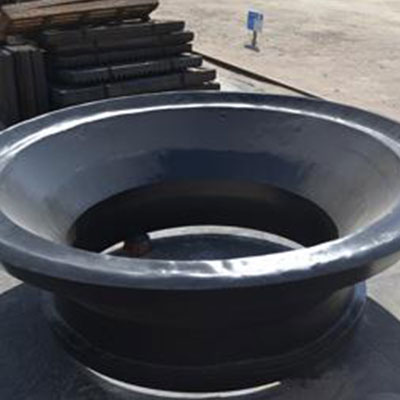

合金化超高锰

合金化超高锰

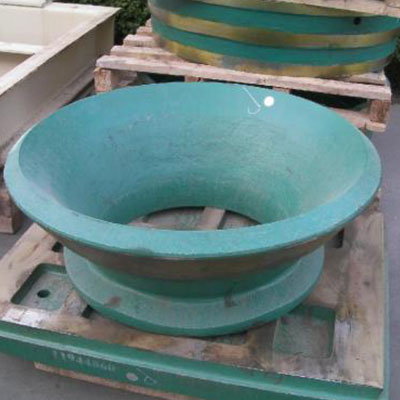

高锰钢轧臼壁

轧臼壁

轧臼壁

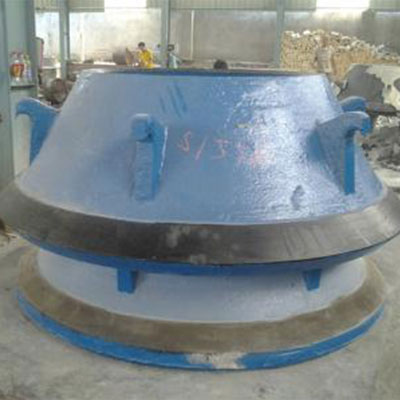

高铬轧臼壁

高铬轧臼壁

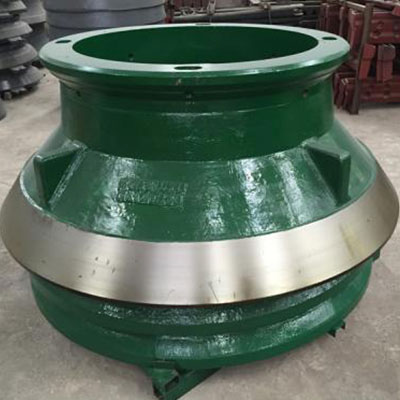

双金属轧臼壁

致力为您提供全面的材质选择


双金属复合材料

材质特点

本产品采用特殊的工艺手段,将两种不同性能的材料同时在液体状态下使其熔融为一体,结合面积可达100%,结合处冲击韧性可达14J/cm2以上。工作部位使用高铬铸铁材料,采用定向凝固,使高铬铸铁中的Cr7C3型碳化物垂直分布于工作面,硬度可达HRC62-65,冲击韧性在(AK)30J/cm2以上,完全可以抵制Al2O3、SiO2等硬质项对其的切削,表现出高的抗磨性能;柄部具有高的强韧性和优良的综合机械性能。既有很高的抗磨功效,又有可靠的安全性能。有效地解决了硬度和韧性之间的矛盾,使之能够适应各种复杂而又恶劣的工况条件。

应双金属热复合材料生产的锤头是高锰系列材料使用功效的2-3倍。尤其适用于大型破碎机锤头、板锤以及大型球磨机衬板,特别在工矿条件较为恶劣的环境中工作效果十分显著。用于石灰石、水泥熟料、铁矿石、砂岩、煤矸石、玄武岩……等诸多硬质食疗破碎领域。

化学成分 Chemical component

牌号
Grade
化学成分(质量分数)% Chemical component
CSiMnCrMoNiCuSP
ZG270-500≤0.4≤0.6≤0.9≤0.40≤0.20≤0.40≤0.40≤0.035≤0.035
ZG38CrMnSiMoNiRe0.34~0.400.8~1.20.9~1.20.9~1.10.20~0.300.9~1.1-≤0.035≤0.035
BTMCr202.4~3.3≤0.8≤1.018~23≤3.0≤2.2≤1.2≤0.06≤0.06

力学性能 Mechanical Property

牌号
Grade
屈服强度
ReH/MPa
抗拉强度
Rm/MPa
伸长率
A5%
根据合同选择
According to the contract
表面硬度HRC
Surface Hardness HRC
断面收缩率Z%冲击吸收功AKV/J冲击吸收功AKU/J铸态Casting condition淬火+回火Quenching+Tempering退火Annealing
ZG270-500≥270≥500≥18252227---
ZG38CrMnSiMoNiRe---------
BTMCr20------≥46≥58≥41
高锰钢

材质特点

高锰钢是指含锰量在10%以上的高合金钢。高锰钢特点是:

外来压应力或冲击载荷越大时,有利于表层形成硬化层,因此铸件耐磨性越高;

随着表面硬化层的逐渐磨损,在外来压应力或冲击载荷的作用下,新的加工硬化层将会继续不断形成。因此它适宜制做长时间经受高冲击载荷物料磨损的耐磨备件,广泛应用于冶金、矿山、建材、铁路、电力、煤炭等破磨设备。

化学成分 Chemical component

牌号
Grade
化学成分(质量分数)% Chemical component
CSiMnCrSP
ZG120Mn131.05~1.350.3~0.911~14-≤0.06≤0.04
ZG120Mn13Cr21.05~1.350.3~0.911~141.5~2.5≤0.06≤0.04
ZG120Mn17Cr21.05~1.350.3~0.916~191.5~2.5≤0.06≤0.04
1:允许加入微量V、TI、B和RE等元素。
2:可根据用户要求生产其它牌号的高锰钢锤头。

力学性能 Mechanical Property

牌号
Grade
拉伸性能Stretch property硬度
HB
屈服强度ReH/Mpa抗拉强度Rm/Mpa断面伸长率%冲击吸收能Ku2J
ZG120Mn13-≥685≥25≥118≤300
ZG120Mn13Cr2≥390≥735≥20-≤300




客户案例


致力超高锰镶嵌合金锤头在石料厂应用产量提升至1.5倍

了解详情

致力水泥破碎机锤头(双金属复合锤头)在建材水泥行业的应用案例

了解详情

致力新材料与埃及海德堡水泥集团签订合作

了解详情
可持续发展

了解我们为当地生态做出的努力

严格的质量监控

了解我们是如何让产品更加耐磨

丰富的增值服务

帮助您的商业利润成倍增加
