破碎壁

我们可以为您提供全球各种品牌的破碎壁，也可以根据您的工况需求设计定制生产

破碎壁圆锥破碎机的主要部件之一，又名叫动锥，是用圆锥头固定在圆锥身躯上。圆锥破的破碎壁采用新型复合材料铸造而成，具有超强耐磨、性价比高、应用领域广等特点。

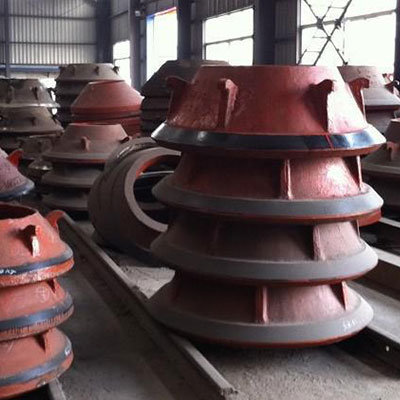

我们已生产过的破碎壁

破碎壁

双金属破碎壁

合金化超高猛钢

高锰钢破碎壁

致力为您提供全面的材质选择

双金属复合材料

材质特点

本产品采用特殊的工艺手段，将两种不同性能的材料同时在液体状态下使其熔融为一体，结合面积可达100%，结合处冲击韧性可达14J/cm2以上。工作部位使用高铬铸铁材料，采用定向凝固，使高铬铸铁中的Cr7C3型碳化物垂直分布于工作面，硬度可达HRC62-65，冲击韧性在（AK）30J/cm2以上，完全可以抵制Al2O3、SiO2等硬质项对其的切削，表现出高的抗磨性能；柄部具有高的强韧性和优良的综合机械性能。既有很高的抗磨功效，又有可靠的安全性能。有效地解决了硬度和韧性之间的矛盾，使之能够适应各种复杂而又恶劣的工况条件。

应双金属热复合材料生产的锤头是高锰系列材料使用功效的2-3倍。尤其适用于大型破碎机锤头、板锤以及大型球磨机衬板，特别在工矿条件较为恶劣的环境中工作效果十分显著。用于石灰石、水泥熟料、铁矿石、砂岩、煤矸石、玄武岩……等诸多硬质食疗破碎领域。

化学成分 Chemical component

牌号 Grade	化学成分（质量分数）% Chemical component
牌号 Grade	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
ZG270-500	≤0.4	≤0.6	≤0.9	≤0.40	≤0.20	≤0.40	≤0.40	≤0.035	≤0.035
ZG38CrMnSiMoNiRe	0.34~0.40	0.8~1.2	0.9~1.2	0.9~1.1	0.20~0.30	0.9~1.1	-	≤0.035	≤0.035
BTMCr20	2.4~3.3	≤0.8	≤1.0	18~23	≤3.0	≤2.2	≤1.2	≤0.06	≤0.06

力学性能 Mechanical Property

牌号 Grade	屈服强度 ReH/MPa	抗拉强度 Rm/MPa	伸长率 A5%	根据合同选择 According to the contract			表面硬度HRC Surface Hardness HRC
牌号 Grade	屈服强度 ReH/MPa	抗拉强度 Rm/MPa	伸长率 A5%	断面收缩率Z%	冲击吸收功AKV/J	冲击吸收功AKU/J	铸态Casting condition	淬火+回火Quenching+Tempering	退火Annealing
ZG270-500	≥270	≥500	≥18	25	22	27	-	-	-
ZG38CrMnSiMoNiRe	-	-	-	-	-	-	-	-	-
BTMCr20	-	-	-	-	-	-	≥46	≥58	≥41

高锰钢

材质特点

高锰钢是指含锰量在10%以上的高合金钢。高锰钢的特点是：

外来压应力或冲击载荷越大时，有利于表层形成硬化层，因此铸件耐磨性越高；

随着表面硬化层的逐渐磨损，在外来压应力或冲击载荷的作用下，新的加工硬化层将会继续不断形成。因此它适宜制做长时间经受高冲击载荷物料磨损的耐磨备件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等破磨设备。

化学成分 Chemical component

牌号 Grade	化学成分（质量分数）% Chemical component
牌号 Grade	C	Si	Mn	Cr	S	P
ZG120Mn13	1.05~1.35	0.3~0.9	11~14	-	≤0.06	≤0.04
ZG120Mn13Cr2	1.05~1.35	0.3~0.9	11~14	1.5~2.5	≤0.06	≤0.04
ZG120Mn17Cr2	1.05~1.35	0.3~0.9	16~19	1.5~2.5	≤0.06	≤0.04
1：允许加入微量V、TI、B和RE等元素。 2：可根据用户要求生产其它牌号的高锰钢锤头。

力学性能 Mechanical Property

牌号 Grade	拉伸性能Stretch property				硬度 HB
牌号 Grade	屈服强度ReH/Mpa	抗拉强度Rm/Mpa	断面伸长率%	冲击吸收能Ku2J	硬度 HB
ZG120Mn13	-	≥685	≥25	≥118	≤300
ZG120Mn13Cr2	≥390	≥735	≥20	-	≤300
